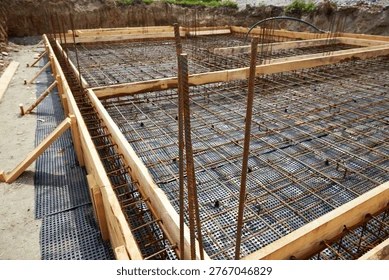

Надійність будь-якої будівлі безпосередньо залежить від міцності її основи. Бетон відмінно витримує стискаючі навантаження, але практично не працює на розтягнення та вигин, які виникають через природні рухи ґрунту. Щоб запобігти появі тріщин та передчасному руйнуванню моноліту, всередину конструкції закладають сталевий каркас. Правильне армування компенсує ці навантаження та забезпечує довговічність усього фундаменту.
Розрахунок кількості та діаметра арматури
Для приватного будівництва на стабільних та рухомих ґрунтах найчастіше використовують стрічковий або плитний фундамент. Згідно з будівельними нормами, площа перерізу поздовжньої робочої арматури повинна становити не менше 0,1% від площі поперечного перерізу стрічки фундаменту. Наприклад, якщо висота стрічки становить 100 см, а ширина 40 см, загальна площа перерізу дорівнює 4000 квадратних сантиметрів.
Відповідно, мінімальна площа перерізу арматури має бути 4 квадратних сантиметри. Для цього підійдуть 4 стрижні діаметром 12 мм, сумарна площа перерізу яких становить 4,52 квадратних сантиметри. Для поздовжнього армування застосовують ребристу арматуру класу А500С діаметром 12-16 мм. Для поперечних та вертикальних хомутів, які утримують каркас у потрібному положенні, використовують гладку арматуру класу А240 діаметром 6-8 мм.
Схеми армування та кутові з'єднання
Найбільша концентрація напружень у стрічковому фундаменті виникає на кутах та примиканнях стін. Поширена помилка — просте перехрещення стрижнів або їх зв'язування встик на кутах. Це призводить до сколів бетону та утворення тріщин у цих зонах. Кути та Т-подібні перетини необхідно армувати за допомогою спеціальних гнутих елементів — Г-подібних або П-подібних анкерів.
Поздовжні стрижні однієї стіни повинні заходити на суміжну стіну на відстань не менше 50 діаметрів арматури (для прута 12 мм це щонайменше 60 см). Крок встановлення поперечних хомутів у зоні кутів зменшують удвічі порівняно з лінійними ділянками — зазвичай до 15-20 см.
Технологія в'язки та фіксації каркаса
З'єднувати арматуру в єдиний каркас рекомендується за допомогою в'язального дроту діаметром 1,2-1,4 мм. Використання зварювання допускається лише для арматури з маркуванням літерою С (наприклад, А500С), проте в індивідуальному будівництві зварювання послаблює метал у місцях нагріву та робить каркас занадто жорстким, що небажано при нерівномірних усадках ґрунту.

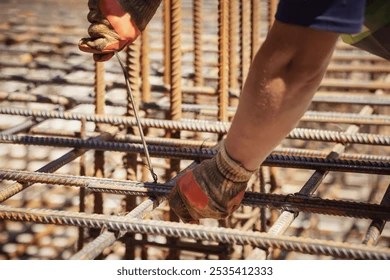

Для в'язки використовують спеціальний гачок або напівавтоматичний пістолет. Важливо забезпечити захисний шар бетону — відстань від металевих прутів до краю майбутньої бетонної стіни має бути не менше 3-5 см. Це захистить сталь від корозії під дією вологи з ґрунту. Для цього каркас встановлюють на спеціальні пластикові фіксатори типу стільчик або зірочка.
Використовувати замість них шматки цегли, каміння чи дерев'яні бруски суворо заборонено.
Типові помилки під час монтажу арматури
Перша критична помилка — укладання арматури безпосередньо на ґрунт або піщану подушку без захисного шару бетону. Це призводить до швидкої корозії металу та руйнування фундаменту вже за кілька років. Друга помилка — використання брудної арматури, покритої товстим шаром іржі, що відшаровується, або мастилом. Це погіршує зчеплення сталі з бетоном.
Легкий наліт іржі не є проблемою, але бруд та жир необхідно ретельно видалити. Третя помилка — недостатній нахлест при зрощуванні поздовжніх прутів. Довжина нахлесту має становити не менше 40-50 діаметрів арматури. Також неприпустимо згинати арматуру за допомогою нагрівання автогеном або надпилювання болгаркою — це критично знижує її міцність.
Чек-лист перевірки перед заливанням бетону
Перед тим як замовляти бетон та починати заливання, виконайте фінальну перевірку за наступними пунктами. Перевірте жорсткість каркаса — він не повинен зміщуватися або деформуватися під вагою людини. Переконайтеся, що всі пластикові фіксатори стоять на своїх місцях і забезпечують зазор 3-5 см від опалубки та дна траншеї.
Перевірте кутові з'єднання на наявність Г-подібних чи П-подібних підсилень. Очистіть внутрішній простір опалубки від сміття, трісок та залишків дроту. Переконайтеся, що встановлені гільзи для майбутніх комунікацій (водопровід, каналізація), щоб потім не довелося руйнувати готовий залізобетонний моноліт.
