Проблеми з електрикою автомобіля – це одна з найпоширеніших причин головного болю для автовласників. Часто причиною незрозумілих симптомів, таких як раптово розряджений акумулятор, несправний генератор, помилки датчиків або стартер, що лише клацає, є саме проблеми з проводкою. Ця стаття допоможе вам розібратися в основах діагностики автомобільної проводки, щоб виявити та усунути найпоширеніші несправності.
Симптоми проблем з проводкою
Перш ніж занурюватися в технічні деталі, важливо навчитися розпізнавати ознаки несправної проводки. Вони можуть бути різноманітними та часто заплутаними:
- Акумулятор швидко розряджається або повністю сідає за ніч.
- Генератор не заряджає акумулятор належним чином, що призводить до попереджувального сигналу на панелі приладів.
- З'являються помилки, пов'язані з різними датчиками (наприклад, датчик кисню, датчик положення дросельної заслінки, датчик швидкості).
- Стартер клацає, але двигун не заводиться, або заводиться неохоче.
- Не працюють окремі електроприлади: фари, склопідйомники, магнітола, сигналізація.
- Нестабільна робота двигуна, провали при розгоні, підвищена витрата палива.
- Незрозумілі короткочасні збої в роботі електроніки.
Напруга – перший індикатор

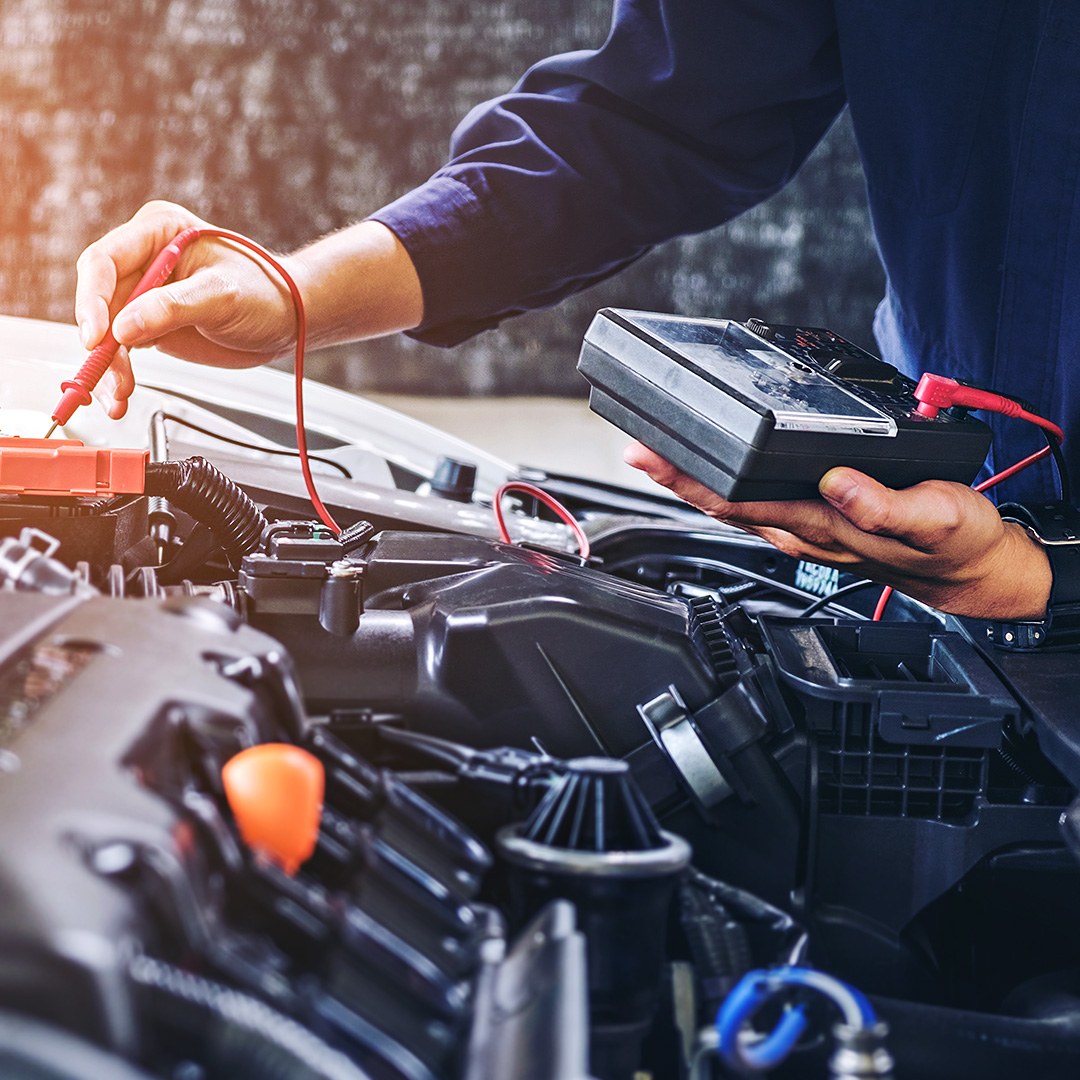

Вимірювання напруги є першим і найпростішим кроком у діагностиці електричної системи. Для цього вам знадобиться мультиметр.
1. Перевірка напруги акумулятора
- При вимкненому двигуні напруга повинна бути в межах 12.4-12.7 Вольт.
- При працюючому двигуні напруга повинна бути в межах 13.8-14.5 Вольт (це свідчить про правильну роботу генератора).
- Якщо напруга значно нижча або вища, це може вказувати на проблеми з акумулятором, генератором або регулятором напруги.

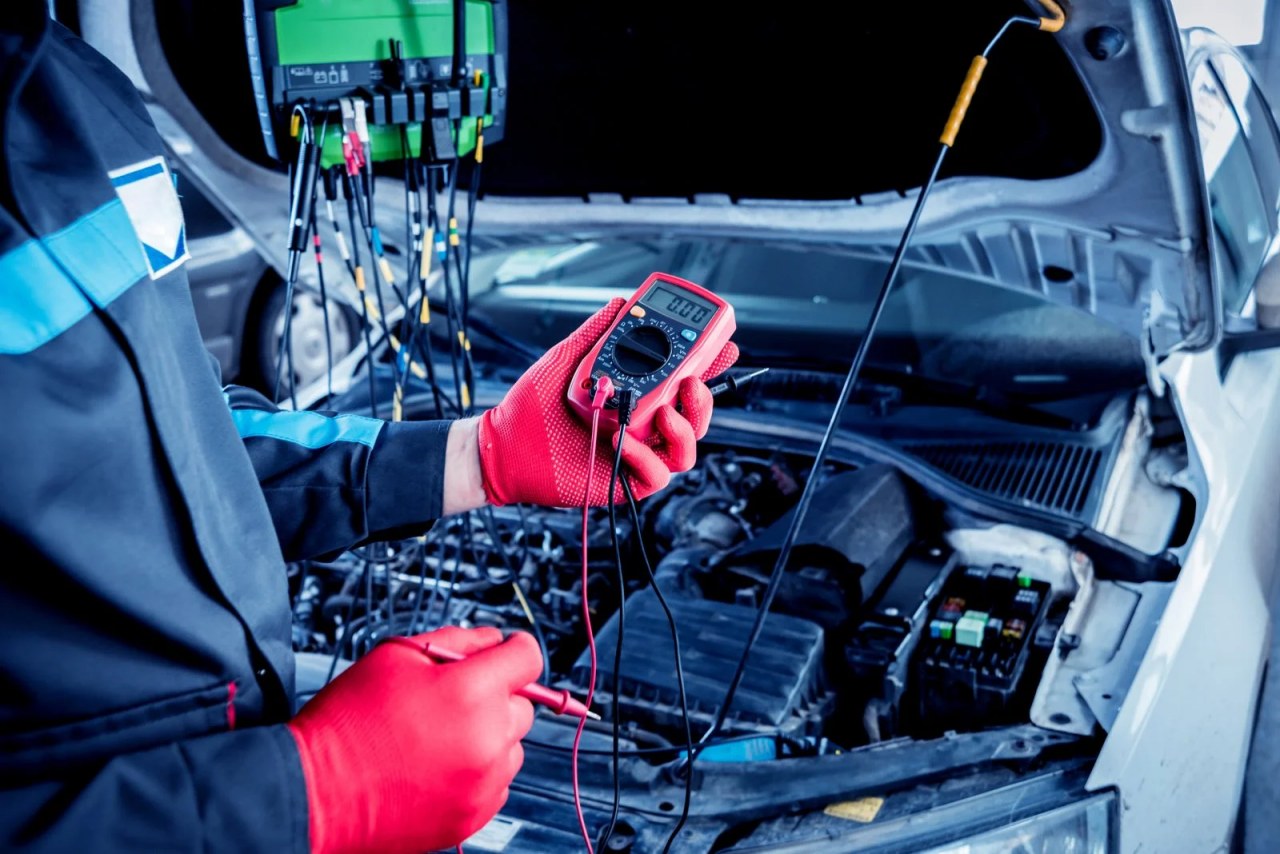

2. Перевірка напруги в різних точках
- Виміряйте напругу на клемах акумулятора, на виході генератора, на клемах стартера. Порівняйте отримані значення з нормативними.
- Перевірте напругу на запобіжниках та реле. Якщо напруга відсутня або значно нижча норми, це може свідчити про обрив або поганий контакт у відповідному ланцюзі.
Маса та проводка: фундамент електричної системи
«Маса» (заземлення) є критично важливим елементом будь-якої електричної системи. Погане заземлення може спричинити безліч проблем, які на перший погляд не пов'язані з проводкою.
1. Перевірка основного заземлення
- Переконайтеся, що клеми акумулятора чисті та щільно закріплені.
- Перевірте стан кабелю маси від акумулятора до кузова автомобіля. Він має бути цілим, без ознак корозії чи перелому.
- Перевірте точки кріплення кабелю маси до кузова. Вони мають бути чистими, без іржі, і надійно затягнуті.
2. Перевірка з'єднань проводки
- Візуально огляньте всю доступну проводку на наявність пошкоджень: перегини, обриви, потертості ізоляції, сліди перегріву.
- Зверніть увагу на роз'єми. Вони повинні бути чистими, без окислення, і щільно з'єднані.
- Перевірте стан проводки біля рухомих частин (наприклад, біля дверей, капота, багажника), де вона може зазнавати механічних пошкоджень.
3. Перевірка окремих ланцюгів
- Якщо ви підозрюєте проблему в конкретному ланцюзі (наприклад, не працюють фари), використовуйте мультиметр для перевірки цілісності проводки від джерела живлення до споживача.
- При виявленні обриву, його необхідно усунути шляхом паяння або використання якісних з'єднувачів.
Сканер помилок – ваш помічник
Сучасні автомобілі оснащені електронними блоками управління (ЕБУ), які постійно контролюють роботу всіх систем. При виникненні несправностей, ЕБУ записує діагностичні коди помилок (DTC).

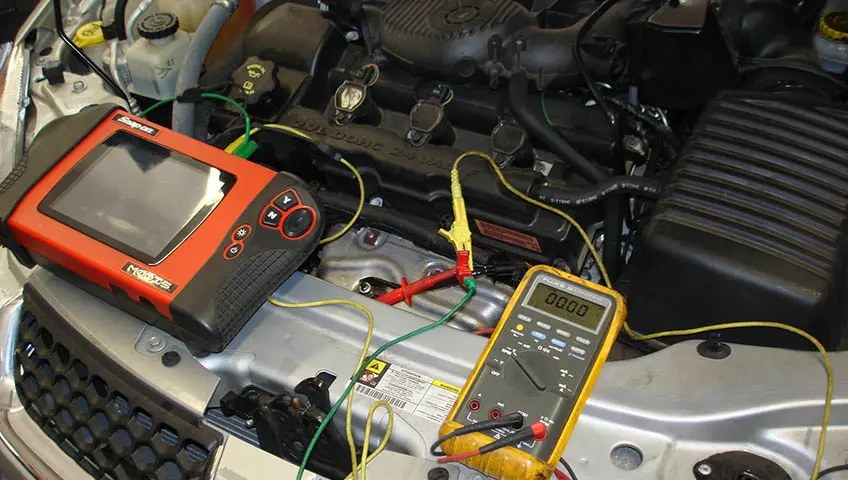

1. Використання OBD-II сканера
- Підключіть OBD-II сканер до діагностичного роз'єму автомобіля (зазвичай розташований під кермом).
- Зчитайте коди помилок. Кожен код відповідає певній несправності.
- Інтернет-пошук за кодом помилки допоможе вам зрозуміти, яка саме система або датчик вийшли з ладу.
2. Інтерпретація помилок
- Пам'ятайте, що помилка датчика не завжди означає несправність самого датчика. Часто це може бути наслідком проблем з проводкою, що йде до цього датчика, або з його заземленням.
- Наприклад, помилка датчика кисню може бути викликана обривом або коротким замиканням у проводці, що йде до датчика, або поганим контактом на роз'ємі.
Що перевірити першим?
Якщо ви зіткнулися з незрозумілою електричною проблемою, дотримуйтесь логічної послідовності дій:
1. Візуальний огляд
- Почніть з ретельного візуального огляду всієї доступної проводки, роз'ємів та точок заземлення.
- Шукайте очевидні пошкодження, окислення, корозію.
2. Перевірка запобіжників та реле
- Перевірте всі запобіжники, що відповідають за несправний ланцюг. Вони мають бути цілими, без слідів перегріву.
- Якщо є можливість, поміняйте підозріле реле на справне (якщо вони однакові).
3. Вимірювання напруги
- Виміряйте напругу на клемах акумулятора, потім на виході генератора, на клемах стартера.
- Перевірте напругу на запобіжниках та в ключових точках ланцюга.
4. Сканер помилок
- Якщо автомобіль оснащений системою самодіагностики, обов'язково скористайтеся сканером для зчитування кодів помилок.
5. Перевірка «маси»
- Приділіть особливу увагу всім точкам заземлення, починаючи від акумулятора.
Важливо пам'ятати, що робота з електрикою автомобіля вимагає обережності та уваги. Якщо ви не впевнені у своїх силах, краще звернутися до кваліфікованого автоелектрика. Правильна діагностика та своєчасне усунення проблем з проводкою допоможуть уникнути серйозних поломок та забезпечать надійну роботу вашого автомобіля.
